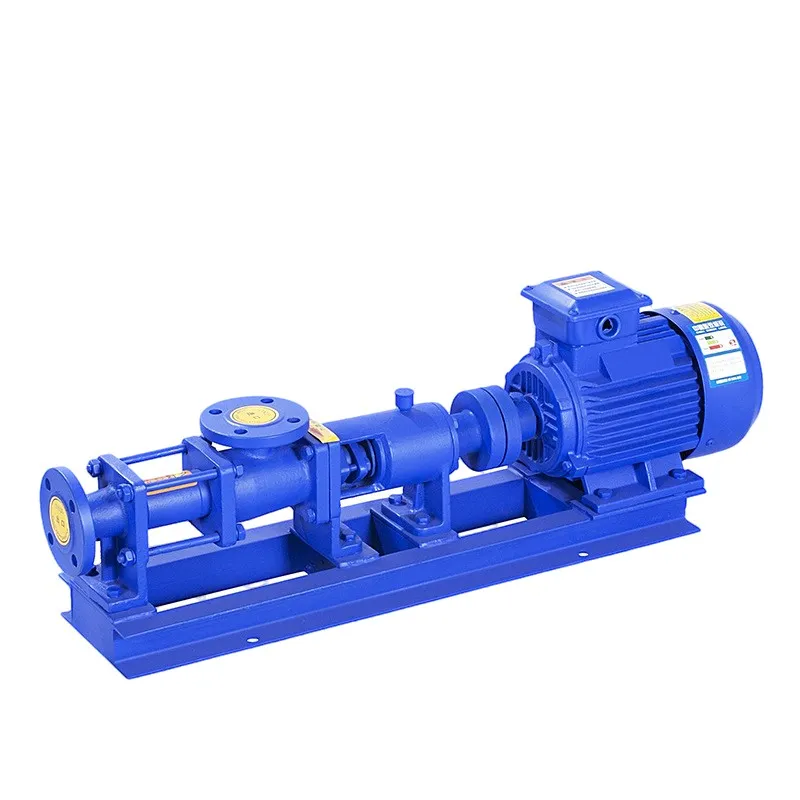

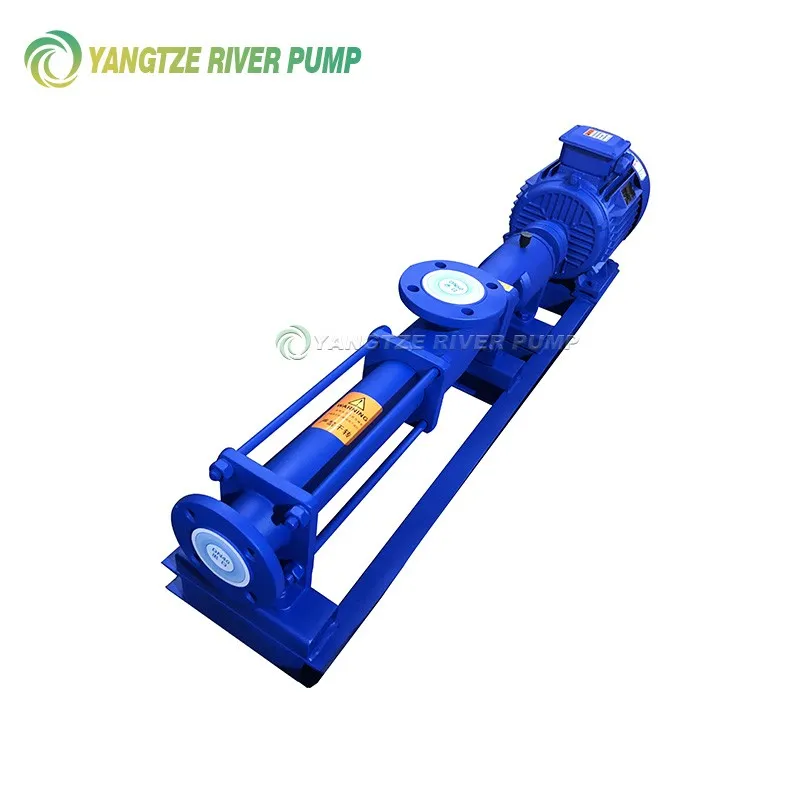

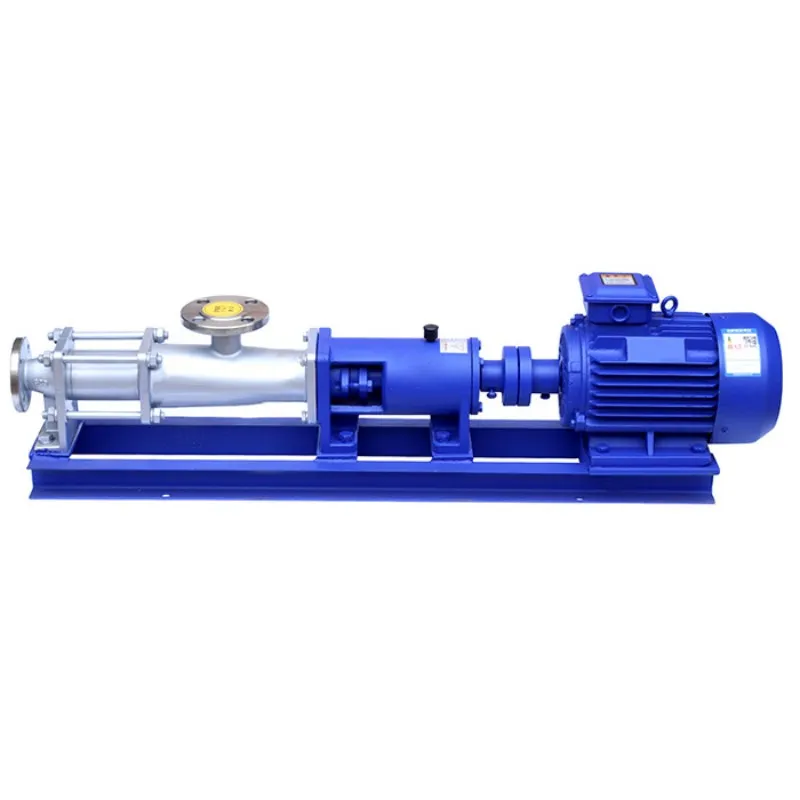

Bombas monotornillo tipo G
La bomba de tornillo simple serie G es un nuevo diseño de bomba que funciona según el principio de contrarrotación de elementos que interactúan con desplazamiento positivo. Sus principales componentes operativos incluyen un tornillo excéntrico (rotor) y un casquillo fijo (estator). La configuración geométrica única de estos dos componentes crea cámaras selladas separadas.
Descripción
marcador
Descripción general del producto
La bomba de tornillo simple serie G es un nuevo diseño de bomba que funciona según el principio de contrarrotación de elementos que interactúan con desplazamiento positivo. Sus principales componentes operativos incluyen un tornillo excéntrico (rotor) y un casquillo fijo (estator). La configuración geométrica única de estos dos componentes crea cámaras selladas separadas. El producto se transporta uniformemente en dirección axial, caracterizándose por una baja velocidad de flujo interno, un ruido mínimo, un volumen constante y una presión estable. Como resultado, no se forman vórtices ni turbulencias, lo que garantiza la conservación de la estructura original del producto. El estator, fabricado con diversos materiales elásticos, permite a la bomba de tornillo Yangguang bombear líquidos y medios altamente viscosos que contienen sólidos suspendidos o sustancias fibrosas con capacidades superiores a las de los tipos de bombas tradicionales. Su consumo es directamente proporcional a la velocidad de rotación.
Beneficios del producto
Flujo continuo y de baja pulsación, no afectado por fluctuaciones de presión o viscosidad.
Amplia gama de aplicaciones, capacidad de bombear materiales tanto a granel como no a granel.
Durante el bombeo, el medio permanece inalterado, sin compresión ni cizallamiento.
Alta eficiencia con caudal proporcional a la velocidad de rotación, permitiendo el control del caudal mediante control de frecuencia.
La mayoría de los líquidos se pueden bombear con mínimas turbulencias y pulsaciones.
Fácil mantenimiento y reparación combinado con capacidad de suministro de alta presión.
Ámbito de aplicación
Industria petrolera: transporte de petróleo pesado, transporte de mezclas de petróleo y gas, separación de petróleo y agua, sistemas de reciclaje de aceite usado.
Industria química y farmacéutica: pastas diversas, emulsiones, suspensiones, etc.
Ingeniería Ambiental: Transporte de aguas residuales diversas, transporte de lodos deshidratados, dosificación de floculantes y productos químicos.
Ingeniería minera: equipos de producción de dióxido de titanio, caolín, carbonato cálcico y materiales similares.
Industria alimentaria: lácteos, zumos de frutas, purés de frutas, salsas vegetales, cerveza, etc.
Industria de celulosa y papel: equipos de procesamiento de materias primas, procesos de pulpa y sistemas de tratamiento de aguas residuales.
Opciones de rendimiento
Parámetros de rendimiento a velocidad de rotación fija:
| modelo | gastos | Davatsiya | Velocidad máxima permitida de la computadora | potencia del motor | Cabeza de succión positiva total requerida | Diámetro nominal de la brida de entrada | Diámetro nominal de la brida de salida | Diámetro de partícula permitido | Longitud de fibra permitida |
| (m³/h) | (MPa) | (rpm) | (kW) | (m) | (mm) | (mm) | (mm) | (mm) | |
| G20-1 | 0,8 | 0,6 | 960 | 0,75 | 4 | 25 | 25 | 1.5 | 25 |
| G20-2 | 1.2 | 1.5 | |||||||
| G25-1 | 2 | 0,6 | 960 | 1.5 | 32 | 25 | 2 | 30 | |
| G25-2 | 1.2 | 2.2 | |||||||
| G30-1 | 5 | 0,6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
| G30-2 | 1.2 | 3 | |||||||
| G35-1 | 8 | 0,6 | 960 | 3 | 65 | 50 | 3 | 40 | |
| G35-2 | 1.2 | 4 | |||||||
| G40-1 | 12 | 0,6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
| G40-2 | 1.2 | 5.5 | |||||||
| G50-1 | 20 | 0,6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50-2 | 1.2 | 7.5 | |||||||
| G60-1 | 30 | 0,6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60-2 | 1.2 | 15 | |||||||
| G70-1 | 45 | 0,6 | 720 | 11 | 150 | 125 | 8 | 70 | |
| G70-2 | 1.2 | 15 | |||||||
| G85-1 | 60 | 0,6 | 720 | 15 | 150 | 150 | 10 | 80 | |
| G85-2 | 1.2 | 450 | 22 | ||||||
| G105-1 | 80 | 0,6 | 400 | 22 | 200 | 200 | 15 | 110 | |
| G105-2 | 1.2 | 350 | 30 | ||||||
| G135-1 | 120 | 0,6 | 350 | 37 | 250 | 250 | 20 | 150 | |
| G135-2 | 1.2 | 280 |
Opciones de rendimiento para motores electromagnéticos de velocidad variable con engranajes de una etapa, motores electromagnéticos de velocidad variable y motores de velocidad variable con engranajes, o motores de velocidad variable con engranajes de velocidad continuamente variable:
| modelo | Presión 0,3MPa | Presión 0,6 MPa | velocidad ajustable | ||||||
| velocidad de rotación (r/min) | consumo (m³/h) | potencia del motor (kW) | velocidad de rotación (r/min) | consumo (m³/h) | potencia del motor (kW) | velocidad de rotación (r/min) | consumo (m³/h) | potencia del motor (kW) | |
| G20-1 | 960 | 0,96 | 0,75-6 etapas/reductor | 960 | 0,8 | 0,75-6 etapas/reductor | 125～1250 | 0,1~1,5 | 1.1 |
| 720 | 0,8 | 0,55-8 etapas/reductor | 720 | 0,5 | 0,75-8 etapas/reductor | ||||
| 510 | 0,4 | 0,55-4 etapas/reductor | 510 | 0.3 | 0,75-4 etapas/reductor | ||||
| G25-1 | 960 | 2.4 | 0,75-6 etapas/reductor | 960 | 2 | 1,5-6 etapas/reductor | 125～1250 | 0,1~3 | 1.5 |
| 720 | 1.5 | 0,55-8 etapas/reductor | 720 | 1.27 | 1,1-8 etapas/reductor | ||||
| 510 | 1.08 | 0,55-4 etapas/reductor | 510 | 0,9 | 1,1-4 etapas/reductor | ||||
| G30-1 | 960 | 3.6 | 1,5-6 etapas/reductor | 960 | 3 | 2,2-6 etapas/reductor | 125～1250 | 0,2~4 | 2.2 |
| 720 | 2.28 | 1,1-8 etapas/reductor | 720 | 1.9 | 1,5-8 etapas/reductor | ||||
| 510 | 1,63 | 1,1-4 etapas/reductor | 510 | 1.35 | 1,5-4 etapas/reductor | ||||
| G35-1 | 720 | 4.8 | 2,2-8 etapas/reductor | 720 | 4.04 | 3-8 etapas/reductor | 125～890 | 0,3~5 | 3 |
| 510 | 3.36 | 1,5-4 etapas/reductor | 510 | 2.8 | 2,2-4 etapas/reductor | ||||
| 380 | 1,92 | 1,1-4 etapas/reductor | 380 | 1.6 | 1,5-4 etapas/reductor | ||||
| G40-1 | 510 | 6.8 | 2,2-4 etapas/reductor | 510 | 5.6 | 3-4 etapas/reductor | 125～890 | 0,3~10 | 4 |
| 380 | 5.1 | 1,5-4 etapas/reductor | 380 | 4 | 2,2-4 etapas/reductor | ||||
| 252 | 2,65 | 1,1-6 etapas/reductor | 252 | 2.2 | 1,5-6 etapas/reductor | ||||
| G50-1 | 510 | 13.8 | 4-4 etapas/reductor | 510 | 11.5 | 5,5-4 etapas/caja de cambios | 80～750 | 1~18 | 5.5 |
| 380 | 10.2 | 4-4 etapas/reductor | 380 | 7.5 | 5,5-4 etapas/caja de cambios | ||||
| 252 | 5.6 | 3-6 etapas/reductor | 252 | 4.4 | 5,5-6 etapas/caja de cambios | ||||
| G60-1 | 510 | 20.8 | 7,5-4 etapas/caja de cambios | 510 | 16 | 11-4 etapas/reductor | 63～630 | 1~20 | 11 |
| 380 | 15.6 | 7,5-4 etapas/caja de cambios | 380 | 12 | 11-4 etapas/reductor | ||||
| 252 | 7.8 | 5,5-6 etapas/caja de cambios | 252 | 6 | 7,5-6 etapas/caja de cambios | ||||
| G70-1 | 510 | 26 | 11-4 etapas/reductor | 510 | 20 | 11-4 etapas/reductor | 56～560 | 1~22 | 11 |
| 380 | 17 | 7,5-4 etapas/caja de cambios | 380 | 13 | 11-4 etapas/reductor | ||||
| 252 | 9.1 | 7,5-6 etapas/caja de cambios | 252 | 7 | 7,5-6 etapas/caja de cambios | ||||
| G85-1 | 380 | 32 | 11-4 etapas/reductor | 380 | 25 | 15-4 etapas/caja de cambios | 37～370 | 2~24 | 15 |
| 252 | 21 | 7,5-6 etapas/caja de cambios | 252 | 16 | 11-6 etapas/reductor | ||||
| 189 | 11 | 5,5-8 etapas/reductor | 189 | 8 | 11-8 etapas/caja de cambios | ||||
| G105-1 | 380 | 80 | 15-4 etapas/caja de cambios | 380 | 65 | 22-4 etapas/caja de cambios | 29～290 | 3～50 | 22 |
| 252 | 44 | 15-6 etapas/reductor | 252 | 34 | 22-6 etapas/caja de cambios | ||||
| 189 | 29 | 11-8 etapas/caja de cambios | 189 | 22 | 15-8 etapas/caja de cambios | ||||
| G135-1 | 380 | 132 | 37-4 etapas/caja de cambios | 380 | 120 | 45-4 etapas/caja de cambios | 18～180 | 3~56 | 45 |
| 252 | 95 | 30-6 etapas/reductor | 252 | 80 | 37-6 etapas/caja de cambios | ||||
| 189 | 65 | 18,5-6 etapas/caja de cambios | 189 | 53 | 30-8 etapas/reductor | ||||
Parámetros de funcionamiento de motores de dos etapas, incluidos motores con caja de cambios, motores de control de velocidad electromagnético con caja de cambios y motores de velocidad continuamente variable con caja de cambios:
| modelo | presión0,3 MPa | presión0,6 MPa | Velocidad ajustable | ||||||
| velocidad | tasa de flujo | potencia de la máquina eléctrica | velocidad | tasa de flujo | potencia de la máquina eléctrica | velocidad | tasa de flujo | potencia de la máquina eléctrica | |
| (rpm) | (m³/h) | (kW) | (rpm) | (m³/h) | (kW) | (rpm) | (m³/h) | kilovatios) | |
| G20-1 | 960 | 0,96 | 0,75-6 pasos/reductor | 960 | 0,8 | 0,75-6 pasos/reductor | 125～1250 | 0,1~1,5 | 1.1 |
| 720 | 0,8 | 0,55-8 pasos/reductor | 720 | 0,5 | 0,75-8 pasos/reductor | ||||
| 510 | 0,4 | 0,55-4 pasos/reductor | 510 | 0.3 | 0,75-4 pasos/reductor | ||||
| G25-1 | 960 | 2.4 | 0,75-6 pasos/reductor | 960 | 2 | 1,5-6 pasos/reductor | 125～1250 | 0,1~3 | 1.5 |
| 720 | 1.5 | 0,55-8 pasos/reductor | 720 | 1.27 | 1,1-8 pasos/reductor | ||||
| 510 | 1.08 | 0,55-4 pasos/reductor | 510 | 0,9 | 1,1-4 pasos/reductor | ||||
| G30-1 | 960 | 3.6 | 1,5-6 pasos/reductor | 960 | 3 | 2,2-6 pasos/reductor | 125～1250 | 0,2~4 | 2.2 |
| 720 | 2.28 | 1,1-8 pasos/reductor | 720 | 1.9 | 1,5-8 pasos/reductor | ||||
| 510 | 1,63 | 1,1-4 pasos/reductor | 510 | 1.35 | 1,5-4 pasos/reductor | ||||
| G35-1 | 720 | 4.8 | 2,2-8 pasos/reductor | 720 | 4.04 | 3-8 pasos/reductor | 125～890 | 0,3~5 | 3 |
| 510 | 3.36 | 1,5-4 pasos/reductor | 510 | 2.8 | 2,2-4 pasos/reductor | ||||
| 380 | 1,92 | 1,1-4 pasos/reductor | 380 | 1.6 | 1,5-4 pasos/reductor | ||||
| G40-1 | 510 | 6.8 | 2,2-4 pasos/reductor | 510 | 5.6 | 3-4 pasos/reductor | 125～890 | 0,3~10 | 4 |
| 380 | 5.1 | 1,5-4 pasos/reductor | 380 | 4 | 2,2-4 pasos/reductor | ||||
| 252 | 2,65 | 1,1-6 pasos/reductor | 252 | 2.2 | 1,5-6 pasos/reductor | ||||
| G50-1 | 510 | 13.8 | 4-4 pasos/reductor | 510 | 11.5 | 5,5-4 pasos/reductor | 80～750 | 1~18 | 5.5 |
| 380 | 10.2 | 4-4 pasos/reductor | 380 | 7.5 | 5,5-4 pasos/reductor | ||||
| 252 | 5.6 | 3-6 pasos/reductor | 252 | 4.4 | 5,5-6 pasos/reductor | ||||
| G60-1 | 510 | 20.8 | 7,5-4 pasos/reductor | 510 | 16 | 11-4 pasos/reductor | 63～630 | 1~20 | 11 |
| 380 | 15.6 | 7,5-4 pasos/reductor | 380 | 12 | 11-4 pasos/reductor | ||||
| 252 | 7.8 | 5,5-6 pasos/reductor | 252 | 6 | 7,5-6 pasos/reductor | ||||
| G70-1 | 510 | 26 | 11-4 pasos/reductor | 510 | 20 | 11-4 pasos/reductor | 56～560 | 1~22 | 11 |
| 380 | 17 | 7,5-4 pasos/reductor | 380 | 13 | 11-4 pasos/reductor | ||||
| 252 | 9.1 | 7,5-6 pasos/reductor | 252 | 7 | 7,5-6 pasos/reductor | ||||
| G85-1 | 380 | 32 | 11-4 pasos/reductor | 380 | 25 | 15-4 pasos/reductor | 37～370 | 2~24 | 15 |
| 252 | 21 | 7,5-6 pasos/reductor | 252 | 16 | 11-6 pasos/reductor | ||||
| 189 | 11 | 5,5-8 pasos/reductor | 189 | 8 | 11-8 pasos/reductor | ||||
| G105-1 | 380 | 80 | 15-4 pasos/reductor | 380 | 65 | 22-4 pasos/reductor | 29～290 | 3～50 | 22 |
| 252 | 44 | 15-6 pasos/reductor | 252 | 34 | 22-6 pasos/reductor | ||||
| 189 | 29 | 11-8 pasos/reductor | 189 | 22 | 15-8 pasos/reductor | ||||
| G135-1 | 380 | 132 | 37-4 pasos/reductor | 380 | 120 | 45-4 pasos/reductor | 18～180 | 3~56 | 45 |
| 252 | 95 | 30-6 pasos/reductor | 252 | 80 | 37-6 pasos/reductor | ||||
| 189 | 65 | 18,5-6 pasos/reductor | 189 | 53 | 30-8 pasos/reductor | ||||
contáctanos
