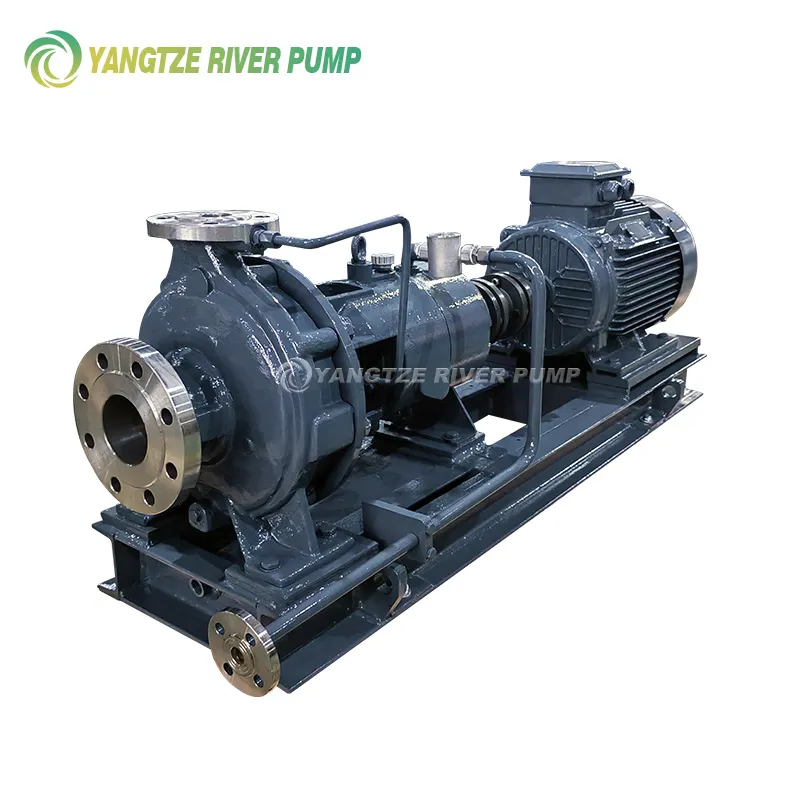

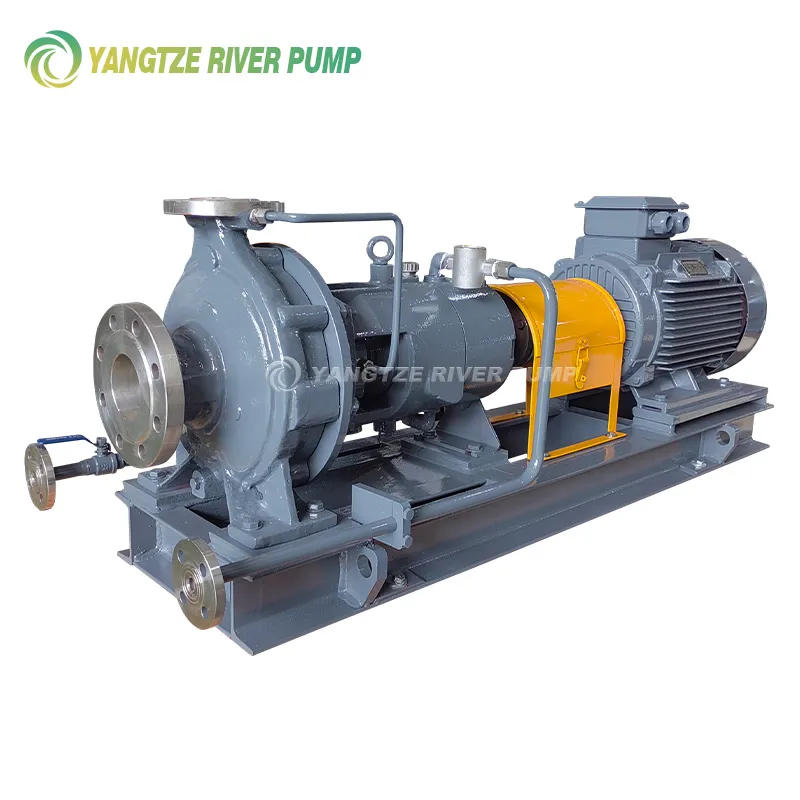

Bombas de proceso petroquímico API 610 YZA
La serie YZA de bombas de proceso petroquímico está diseñada según los estándares API 610 y presenta un diseño de carcasa de bomba OH2 ZE con soporte central. Ambas series utilizan impulsores radiales de una etapa con succión axial y descarga radial. El equilibrio hidráulico se logra mediante anillos de desgaste delanteros y traseros y orificios de equilibrio adaptados a las condiciones de funcionamiento.
Descripción
marcador
Descripción general del producto
La serie YZA de bombas de proceso petroquímico está diseñada según los estándares API 610 y presenta un diseño de carcasa de bomba OH2 ZE con soporte central. Ambas series utilizan impulsores radiales de una etapa con succión axial y descarga radial. El equilibrio hidráulico se logra mediante anillos de desgaste delanteros y traseros y orificios de equilibrio adaptados a las condiciones de funcionamiento. El sellado del eje se logra mediante empaquetaduras de prensaestopas, sellos mecánicos simples o sellos mecánicos simples dobles con la opción de sistemas de fluido de enfriamiento, lavado o sellado. Las tuberías estándar están diseñadas según las especificaciones API 610. Las bridas de entrada y salida tienen la misma presión nominal. Cuando se ve desde el lado del motor, la bomba gira en el sentido de las agujas del reloj.
Características del producto
Hay disponibles carcasas aislantes.
Fácil mantenimiento, requiriendo únicamente el desmontaje de la junta del acoplamiento.
Rango de rendimiento más amplio en comparación con las bombas centrífugas tradicionales.
El diseño de la bomba se ha mejorado de acuerdo con API 610.
Rango de temperatura: -80°C a 450°C
Vida útil prolongada del sello del eje y del rodamiento con bajos niveles de vibración y ruido
Diseño de eje seco sin entrada de líquido
Alta presión de trabajo: YZE bombea hasta 5,0 MPa
Álabes traseros u orificios de contrapeso con impulsor para reducir el empuje axial y la presión de la cámara de sellado
Ámbito de aplicación
Industria petroquímica: Adecuado para el transporte de petróleo crudo, productos petrolíferos, productos químicos, gas licuado de petróleo y medios similares.
Industria química: Adecuado para el transporte de medios altamente corrosivos como ácido sulfúrico, ácido clorhídrico y ácido fluorhídrico.
Industria farmacéutica: Adecuado para el transporte de soluciones farmacéuticas altamente viscosas y viscosas, incluidos medios ácidos y alcalinos, compuestos orgánicos y sustancias similares.
Industria textil: Adecuado para el transporte de tintes, suavizantes, soluciones de cloruro de sodio, medios corrosivos y sustancias similares.
Otras industrias: Se utiliza en industrias como la metalurgia, la energía y la minería para transportar fertilizantes fosfatados, agua con amoníaco, agua de refrigeración, lodos y medios similares.

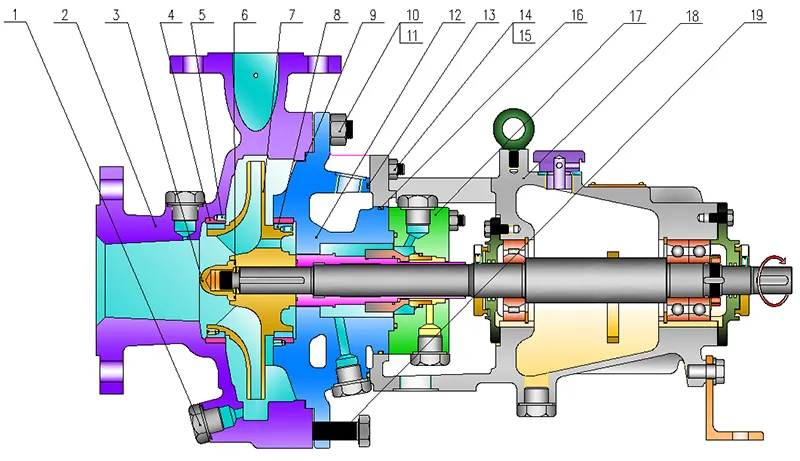

diagrama de bloques
| Número de serie
| Nombre
| Número de serie
| Nombre
| Número de serie
| Nombre
| Número de serie
| Nombre
| Número de serie
| Nombre
|
| 1 | Bloqueo de tuberías | 5 | tornillo de fijación | 9 | Junta de sellado | 13 | junta tórica | 17 | Glándula de sellado |
| 2 | Carcasa de bomba | 6 | junta tórica | 10 | Pasador de doble cara | 14 | Pasador de doble cara | 18 | Conjunto de soporte |
| 3 | Tuerca del impulsor | 7 | Impulsor | 11 | nuez | 15 | nuez | 19 | tornillo de elevación |
| 4 | Junta tórica de la carcasa de la bomba | 8 | Junta tórica del impulsor | 12 | Tapa de bomba | 16 | junta tórica |
Especificaciones
| Consumo: | 6,3 ~ 2400 m3/hora |
| Presión: | 5~300m |
| Velocidad de rotación a 50 Hz: | 1450 RPM o 2900 RPM |
| Velocidad de rotación a 60 Hz: | 1750 RPM o 3500 RPM |
| Diámetro de entrada r: | 40 ~ 400 milímetros |
| Diámetro de salida: | 25 ~ 400 milímetros |
| Poder: | 0,55 ~ 450 kilovatios |
| Presión máxima de trabajo: | 2,5MPa |
| Principio de funcionamiento: | Bombas centrífugas API 610 para procesos petroquímicos |
4. El lavado de la bomba petroquímica API 610 se puede realizar utilizando el programa API 682 53 52 21 11.
5. Embalaje estándar: varias bombas estándar en una caja de madera contrachapada estándar de exportación.
