Bombas autocebantes para aguas residuales que no se obstruyen ZW
La bomba de aguas residuales autocebante y sin obstrucciones ZW combina la capacidad de autocebado con el bombeo de desechos sin obstrucciones. Gracias a su diseño de mezcla externa con recirculación axial, su exclusiva carcasa de bomba y su amplio diámetro del impulsor, puede funcionar sin válvula de pie, al igual que las bombas de agua limpia autocebantes estándar. Además, no es necesario llenarlo con agua.
Descripción
marcador
Descripción general del producto
La bomba de aguas residuales autocebante y sin obstrucciones ZW combina la capacidad de autocebado con el bombeo de desechos sin obstrucciones. Gracias a su diseño de mezcla externa con recirculación axial, su exclusiva carcasa de bomba y su amplio diámetro del impulsor, puede funcionar sin válvula de pie, al igual que las bombas de agua limpia autocebantes estándar. Además, no es necesario llenarlo con agua. Trata eficazmente aguas residuales que contienen sólidos grandes, fibras largas, lodos, residuos minerales, aguas residuales de postratamiento y todo tipo de aguas residuales industriales. Esto reduce en gran medida la intensidad de la mano de obra y al mismo tiempo garantiza facilidad de uso, portabilidad, instalación sencilla, mantenimiento mínimo y rendimiento estable. Condiciones de funcionamiento: temperatura ambiente ≤45 °C, temperatura media ≤120 °C, rango de pH medio: 6–9 para bombas de hierro fundido, 1–14 para bombas de acero inoxidable. Diámetro máximo de partículas: 60% del diámetro de la bomba; Longitud de la fibra: 5 veces el diámetro. El peso total de impurezas en el medio no debe exceder el 15% del peso total del medio. El peso específico del medio no debe exceder los 1240 kg/m³.

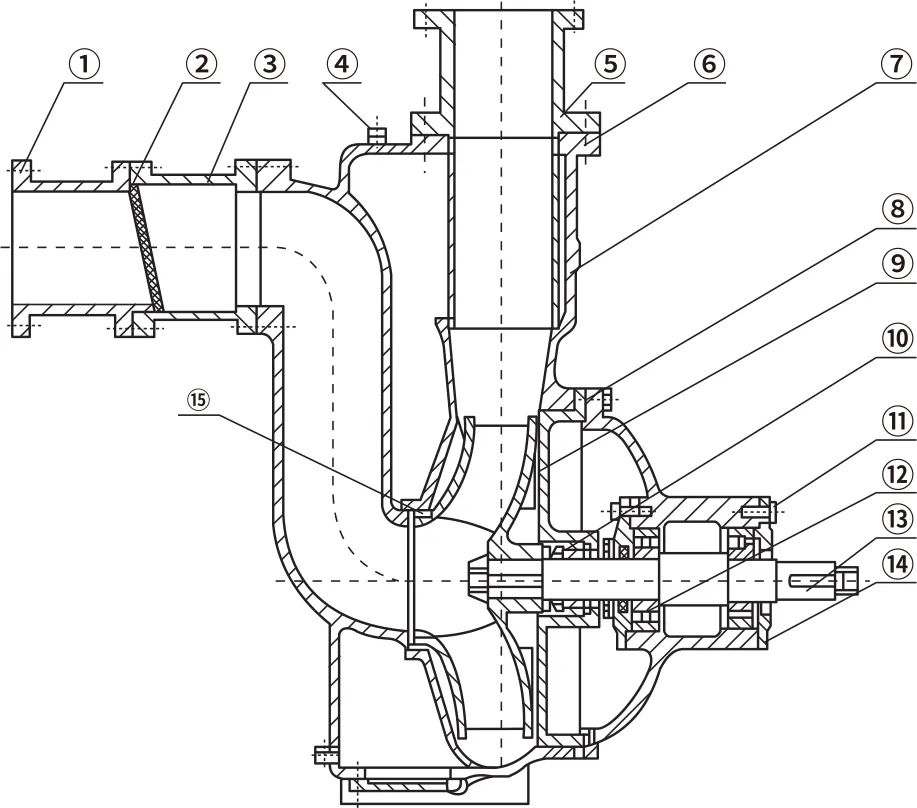

Estructura del producto
| Número de serie
| Nombre
| Número de serie
| Nombre
| Número de serie
| Nombre
|
| 1 | Brida importada | 2 | válvula de retención | 3 | asiento de válvula |
| 4 | tubo de inyección | 5 | Brida de salida | 6 | Carcasa de bomba |
| 7 | Tubo separador gas-líquido | 8 | Tapa de sellado | 9 | Impulsor |
| 10 | Sello mecánico | 11 | Caja de rodamientos | 12 | Cojinete delantero |
| 13 | Eje de bomba | 14 | Tapa del cojinete trasero |
Detalles del producto
| Principio de funcionamiento | Bomba autocebante |
| Aplicación: | Agua, aceite, productos químicos, alimentos. |
| Dimensiones: | 32-200 mm |
| Consumo: | 3,2~280m3/hora |
| Presión: | 12~80m |
| Poder: | 1,1~90kW |
| Elevación de succión: | 5-6,5 m |
| Material: | Hierro fundido, SS304, SS316, acero inoxidable dúplex (impulsor de cobre) |
| Tipo de impulsor | Impulsor cerrado/impulsor de diámetro ancho |
| Temperatura máxima: | 120°C (temperatura máxima: 200°C, ajustable) |
Aplicación del producto
Las bombas autocebantes de la serie ZW no requieren la instalación de una válvula de pie, siempre que se mantenga una cantidad suficiente de líquido cebador en el cuerpo de la bomba. Nuestra gama de bombas satisface las demandas futuras de soluciones de bombeo rentables y fiables. Con una temperatura de funcionamiento máxima de 120 °C, son adecuados para su uso en las industrias marina, industrial y de agua/aguas residuales.
Aplicaciones marinas
Proyectos de tratamiento de aguas residuales municipales.
Acuicultura en estanques y ríos
Industria ligera
agricultura
Reciclaje de papel, textiles, fibras y pulpa.
Industria química y eléctrica.
Bombeo de fueloil
suspensiones mixtas
medios quimicos
Especificaciones
| modelo | calibre (mm) | consumo (m3/h) | presión (m) | poder (kilovatios) | velocidad de rotación (r/min) | tiempo de autocompletar (mín./5m) | eficiencia (%) | Borde de cavitación (m) | Cabeza (m) Rango de aplicación
| Peso (kg) | |
| Iniciar sesión | Salir | ||||||||||
| 25ZW8-15 | 25 | 25 | 8 | 15 | 1.5 | 2900 | 3 | 45 | 2.0 | 10-15 | 100 |
| 25ZW8-30 | 25 | 25 | 8 | 30 | 3 | 2900 | 3 | 45 | 2.0 | 24-30 | 120 |
| 32ZW5-20 | 32 | 32 | 5 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
| 32ZW10-20 | 32 | 32 | 10 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
| 32ZW9-30 | 32 | 32 | 9 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
| 40ZW10-20 | 40 | 40 | 10 | 30 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
| 40ZW20-15 | 40 | 40 | 20 | 15 | 2.2 | 2900 | 3 | 45 | 2.5 | 10-18 | 100 |
| 40ZW15-30 | 40 | 40 | 15 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
| 50ZW10-20 | 50 | 50 | 10 | 20 | 2.2 | 2900 | 3 | 45 | 2.5 | 15-20 | 100 |
| 50ZW20-12 | 50 | 50 | 20 | 12 | 2.2 | 2900 | 3 | 45 | 2.5 | 10-18 | 100 |
| 50ZW18-20 | 50 | 50 | 18 | 20 | 3 | 2900 | 3 | 45 | 2.5 | 18-22 | 120 |
| 50ZW15-30 | 50 | 50 | 15 | 30 | 3 | 2900 | 3 | 48 | 2.5 | 24-30 | 120 |
| 50ZW20-35 | 50 | 50 | 20 | 35 | 5.5 | 2900 | 3 | 48 | 2.5 | 25-35 | 150 |
| 50ZW25-30 | 50 | 50 | 25 | 30 | 5.5 | 2900 | 3 | 48 | 2.5 | 25-30 | 150 |
| 50ZW20-40 | 50 | 50 | 20 | 40 | 7.5 | 2900 | 3 | 48 | 2.5 | 32-40 | 200 |
| 50ZW20-50 | 50 | 50 | 20 | 50 | 11 | 2900 | 3 | 48 | 2.5 | 40-50 | 250 |
| 65ZW30-18 | 65 | 65 | 30 | 18 | 4 | 2900 | 3 | 45 | 2.5 | 13-18 | 160 |
| 65ZW30-18 | 65 | 65 | 30 | 18 | 4 | 1450 | 3 | 45 | 2.5 | 13-18 | 200 |
| 65ZW25-30 | 65 | 65 | 25 | 30 | 5.5 | 2900 | 3 | 50 | 3.0 | 25-30 | 200 |
| 65ZW25-40 | 65 | 65 | 25 | 40 | 7.5 | 2900 | 3 | 50 | 3.0 | 32-40 | 200 |
| 65ZW40-25 | 65 | 65 | 40 | 25 | 7.5 | 2900 | 3 | 50 | 3.0 | 20-25 | 200 |
| 65ZW50-30 | 65 | 65 | 50 | 30 | 7.5 | 2900 | 3 | 50 | 3.0 | 25-30 | 200 |
| 65ZW65-25 | 65 | 65 | 65 | 25 | 7.5 | 2900 | 3 | 52 | 3.0 | 20-25 | 200 |
| 65ZW25-50 | 65 | 65 | 25 | 50 | 11 | 2900 | 3 | 53 | 3.0 | 40-50 | 280 |
| 80ZW40-16 | 80 | 65 | 40 | 16 | 4 | 2900 | 3 | 50 | 3.0 | 13-18 | 180 |
| 80ZW40-16 | 80 | 65 | 40 | 16 | 4 | 1450 | 3 | 50 | 3.0 | 13-18 | 200 |
| 80ZW50-20 | 80 | 65 | 50 | 20 | 5.5 | 1450 | 3 | 50 | 3.0 | 13-20 | 240 |
| 80ZW40-25 | 80 | 65 | 40 | 25 | 7.5 | 2900 | 2 | 50 | 3.0 | 20-25 | 200 |
| 80ZW25-40 | 80 | 65 | 25 | 40 | 7.5 | 2900 | 2 | 50 | 3.0 | 32-40 | 200 |
| 80ZW65-25 | 80 | 65 | 65 | 25 | 7.5 | 2900 | 2 | 52 | 3.0 | 20-25 | 240 |
| 80ZW80-20 | 80 | 65 | 80 | 20 | 7.5 | 1450 | 3 | 52 | 3.0 | 10-20 | 240 |
| 80ZW80-35 | 80 | 65 | 80 | 35 | 15 | 2900 | 3 | 45 | 3.0 | 30-35 | 285 |
| 80ZW40-50 | 80 | 65 | 40 | 50 | 18.5 | 2900 | 2 | 50 | 3.0 | 40-50 | 293 |
| 80ZW50-60 | 80 | 65 | 50 | 60 | 22 | 2900 | 3 | 55 | 3.0 | 48-60 | 326 |
| 100ZW100-15 | 100 | 80 | 100 | 15 | 7.5 | 1450 | 3 | 50 | 4.0 | 10-15 | 300 |
| 100ZW80-20 | 100 | 80 | 80 | 20 | 7.5 | 1450 | 3 | 53 | 4.0 | 10-20 | 300 |
| 100ZW100-20 | 100 | 80 | 100 | 20 | 11 | 1450 | 3 | 53 | 4.0 | 12-20 | 340 |
| 100ZW100-30 | 100 | 80 | 100 | 30 | 22 | 2900 | 2 | 53 | 4.0 | 25-30 | 510 |
| 100ZW80-45 | 100 | 80 | 80 | 45 | 30 | 2900 | 2 | 55 | 4.0 | 35-45 | 560 |
| 100ZW80-60 | 100 | 80 | 80 | 60 | 45 | 2900 | 2 | 53 | 4.0 | 50-60 | 585 |
| 125ZW120-20 | 125 | 125 | 120 | 20 | 15 | 1450 | 2 | 55 | 4.0 | 8-15 | 500 |
| 150ZW180-14 | 150 | 125 | 180 | 14 | 15 | 1450 | 3.5 | 60 | 5.0 | 8-14 | 500 |
| 150ZW150-20 | 150 | 125 | 150 | 20 | 15 | 1450 | 3.5 | 60 | 5.0 | 8-15 | 500 |
| 150ZW200-15 | 150 | 125 | 200 | 15 | 18.5 | 1450 | 3.5 | 60 | 5.0 | 8-15 | 550 |
| 150ZW200-20 | 150 | 125 | 200 | 20 | 22 | 1450 | 3 | 60 | 5.0 | 10-20 | 570 |
| 150ZW180-20 | 150 | 125 | 180 | 20 | 22 | 1450 | 3 | 60 | 5.0 | 10-20 | 570 |
| 150ZW160-30 | 150 | 125 | 160 | 30 | 30 | 1450 | 3 | 65 | 5.0 | 20-30 | 680 |
| 150ZW180-30 | 150 | 125 | 180 | 30 | 37 | 1450 | 3 | 65 | 5.0 | 20-30 | 700 |
| 150ZW180-38 | 150 | 125 | 180 | 38 | 55 | 1450 | 3.5 | 45 | 5.0 | 30-38 | 800 |
| 150ZW150-45 | 150 | 125 | 150 | 45 | 55 | 1450 | 3.5 | 45 | 5.0 | 35-45 | 800 |
| 200ZW280-14 | 200 | 150 | 280 | 14 | 22 | 1450 | 3 | 65 | 5.0 | 8-14 | 820 |
| 200ZW280-20 | 200 | 150 | 280 | 20 | 37 | 1450 | 3 | 62 | 5.0 | 10-20 | 910 |
| 200ZW300-20 | 200 | 150 | 300 | 20 | 45 | 1450 | 3 | 59 | 5.0 | 15-25 | 948 |
| 200ZW280-28 | 200 | 150 | 280 | 28 | 55 | 1450 | 3 | 55 | 4.8 | 18-28 | 1090 |
| 250ZW420-20 | 250 | 200 | 420 | 20 | 55 | 1450 | 2.5 | 61 | 6.0 | 12-20 | 1150 |
| 300ZW800-14 | 300 | 250 | 800 | 14 | 55 | 1450 | 2.5 | 65 | 6.0 | 8-14 | 1400 |
Con más de 16 años de experiencia, somos un fabricante especializado de bombas autocebantes en China y ofrecemos equipos de calidad superior a precios competitivos. Si está buscando un proveedor de bombas autocebantes, contáctenos para conocer los precios. Ofrecemos opciones de propulsión diésel o eléctrica. Te invitamos a visitarnos.
